OPGW-48B1-100 118.8;66.2 Cavo di terra 48 72 288 Core per infrastrutture della torre Comuni

Descrizione del prodotto:

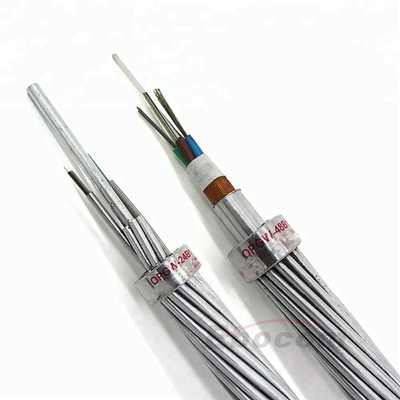

filo di terra ottico(noto anche comeOPGWo, nella norma IEEE, unfibre ottiche compositefilo a terra aereo) è un tipo di cavo utilizzato inlinee elettriche aereeTale cavo combina le funzioni dimessa a terra- etelecomunicazioniUn cavo OPGW contiene una struttura tubolare con uno o piùfibre otticheIn essa, circondati da stratiacciaio- edi alluminio filtro. Il cavo OPGW è eseguito tra le cime di alta tensionepilastri elettrici. ilconduttoriparte del cavo serve a legare le torri adiacenti aterra, e protegge ildi alta tensioneconduttori dalampoLe fibre ottiche all'interno del cavo possono essere utilizzate per la trasmissione ad alta velocità di dati, sia per i propri scopi di protezione e controllo della linea di trasmissione,per la voce della stessa utility ecomunicazione dei dati, o può essere affittata o venduta a terzi per servire come interconnessione ad alta velocità in fibra tra città

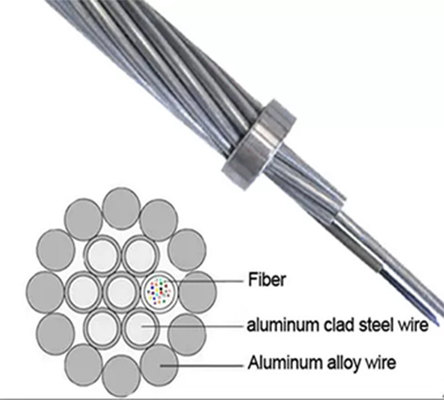

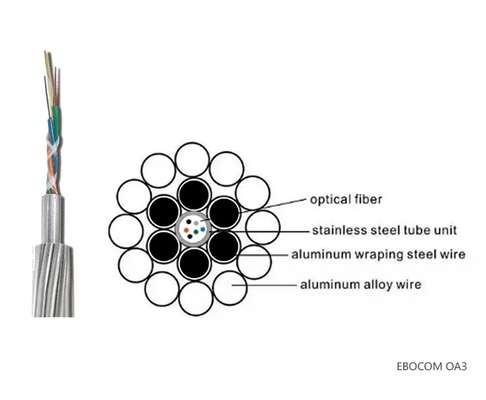

Sono realizzati diversi stili di OPGW. In un tipo, tra 8 e 48 fibre ottiche di vetro sono collocate in un tubo di plastica.o tubi di acciaio rivestiti di alluminio, con una certa lunghezza di fibra libera consentita per evitare lo sforzo sulle fibre di vetro.I tubi tampone sono pieni di grasso per proteggere l'unità di fibra dall'acqua e per proteggere il tubo di acciaio dalla corrosioneIl tubo è attaccato al cavo con fili di alluminio, lega di alluminio o acciaio, simili a un cavo ACSR.,Per un numero molto elevato di fibre, fino a 144 fibre in un cavo, vengono utilizzati più tubi.

In altri tipi, una barra di alluminio ha diverse scanalature a spirale attorno all'esterno, in cui sono poste fibre in tubi tampone.e il tutto circondato da fili di alluminio e acciaio.

Le singole fibre possono trovarsi in tubi a "buffer sciolto", in cui il diametro interno del tubo è maggiore del diametro esterno della fibra,o può essere "strettamente tamponato" quando il tampone di plastica è rivestito direttamente sul vetroLe fibre per OPGW sono:a regime singolo tipo.

Caratteristiche principali:

1Alte.progettazione, collaudo e produzione di norme di qualità, utilizzando materiali di classe A per garantire l'affidabilità a lungo termine;

2. facile manutenzione, facile lunghezza della linea, le sue proprietà meccaniche possono soddisfare la larga lunghezza della linea; lo strato esterno di OPGW è blindato in metallo, il che non ha effetto sulla corrosione e degradazione ad alta tensione;
3- la costruzione di OPGW deve comportare interruzioni di corrente, con conseguenti perdite maggiori, quindi la costruzione di linee ad alta tensione superiori a 110kv deve utilizzare OPGW;
4. il cavo OPGW è utilizzato principalmente per linee da 500 KV, 220 KV e 110 KV a 35 KV, limitate da interruzioni di corrente, sicurezza e altri fattori, principalmente utilizzate per linee nuove;
5Il tubo di acciaio inossidabile sigillato fornisce un'eccellente umidità e una protezione ambientale estrema per la fibra ottica.

Struttura e specifiche tecniche:
