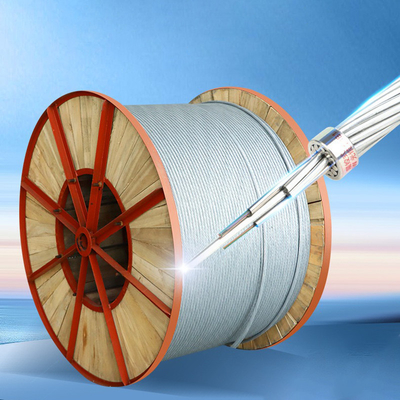

OPGW Cavo in fibra ottica SM 24 Sistema di alimentazione centrale Alta tensione
Cavo in fibra ottica SM OPGW
,Cavo in fibra ottica OPGW a 24 nuclei
Cavo a fibra ottica OPGW SM 24 Core

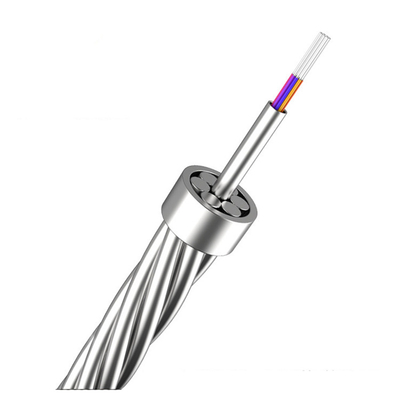

Un tubo centrale in acciaio inossidabile (che contiene la fibra ottica all'interno) è circondato da strati singoli o doppi di acciaio rivestito di alluminio (ACS) o fili misti ACS e lega di alluminio.Il progetto del tubo in acciaio inossidabile alluminato aumenta la sezione trasversale dell'alluminio per ottenere una migliore resistenza alle correnti di guasto e ai fulminiÈ adatto alle linee di trasmissione che richiedono un piccolo diametro e una grande corrente di guasto.
Caratteristiche del cavo in fibra ottica OPGW:
1) Il diametro del cavo ottico OPGW è piccolo, il carico aggiuntivo sulla torre è piccolo e la resistenza alla trazione è elevata.
2) L'eccellente tecnologia di attacco rende la fibra con una buona lunghezza in eccesso e permette alla fibra di muoversi liberamente nel tubo.Mantiene la fibra ottica senza stress quando il cavo è sottoposto a tensione.
3) La fibra ottica è protetta da un tubo in acciaio inossidabile.
Cable in fibra ottica OPGW applicazione:
¢ adattarsi alla sostituzione dei vecchi fili di terra e delle nuove strutture di fili di terra ad alta tensione.
Applicabile a linee che richiedono protezione da fulmini e conduzione di corrente a corto circuito.
Dati tecnici:
| Articolo | Unità | Parametro tecnico |
| Tipo di fibra | / | G.652 |
| Attenuazione delle fibre | 1310nm ((dB/km) | ≤ 0.35 |
| 1550nm ((dB/km) | ≤ 0.21 | |
| Coefficiente di espansione lineare | ×10-6/oC | 13.9 |
| Resistenza a corrente continua (a 20 oC) | Ω/km | 0.52 |
| Corrente breve (1s, 40oC~200oC) | kA | 6.5 |
| Capacità di corrente corta (1s, 50oC~200oC) |
kA2.S | 126.8 |
| Temperatura massima consentita | oC | 200 |
| Tensione massima ammissibile (40% RTS) | kN | 43.92 |
| Stress quotidiano (25%RTS) | kN | 21.96 |
| Raggio di piegatura minimo ammesso | Funzionamento: mm | 228 |
| Installazione: mm | 300 | |
| Temperatura di stoccaggio e di installazione | Conservazione oC | -40 ~ +80 |
| oC di installazione | -10 ~ +50 |
