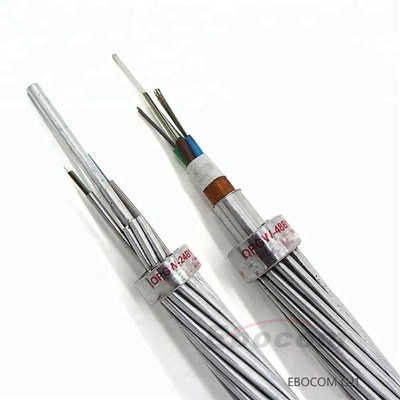

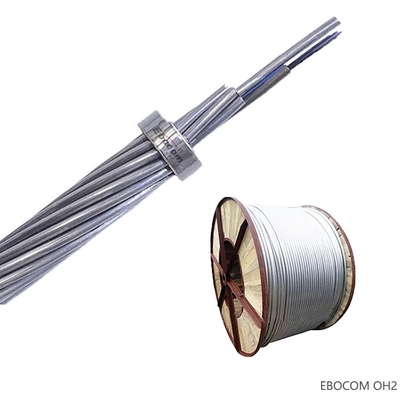

Cavo in fibra ottica OPGW elettrico composito a bassa tensione composito a bassa tensione tubo centrale del filo di terra elettrico
Cavo in fibra ottica OPGW composito

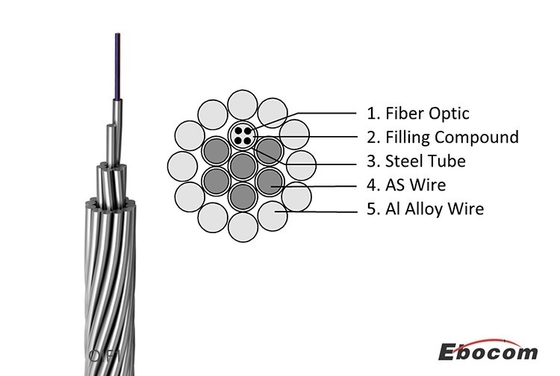

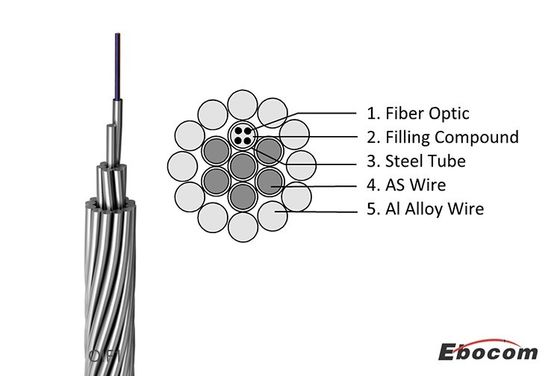

La fibra ottica viene liberamente collocata in un tubo di acciaio inossidabile sigillato e impermeabile e riempito di pasta di cavo impermeabile.il tubo di acciaio fornisce protezione per la fibra ottica durante il lavoro e l'isolamentoLo strato di alluminio sul lato esterno del tubo è opzionale.protetti da uno o più strati di acciaio placcato in alluminio e filo di avvolgimento in alluminioI fili in acciaio rivestiti di alluminio sono distribuiti in forma trapezoidale nel singolo lato leggero per formare una struttura compatta.Il filo fornisce la resistenza meccanica per resistere a condizioni di installazione e di funzionamento difficili e, quando in condizioni di cortocircuito, controlla l'aumento della temperatura per la conducibilità.
OPGWCaratteristiche dei cavi a fibra:
- Lo strato di armatura del cavo ottico OPGW ha buone caratteristiche di resistenza meccanica, quindi la fibra ottica può essere ben protetta dall'abrasione e dallo stress di trazione,garantire che la fibra ottica non venga danneggiata da forze esterne.
- Lo strato di corazzatura del cavo ottico OPGW ha buone prestazioni di scarica anti fulmine e capacità di sovraccarico di corrente a corto circuito.la fibra ottica può ancora funzionare normalmente in condizioni di fulmine e sovraccarico di corrente a corto circuito.
- Il cavo ottico OPGW può essere installato direttamente come cavo a terra aereo sul punto di appendimento del filo a terra di un palo elettrico con qualsiasi lunghezza.
- Il diametro del cavo è piccolo e il peso è leggero, il che non porterà un grande carico extra alla torre; la temperatura di funzionamento è -40 ̊ + 70 °C
Applicazione:
- Per le linee ad alta tensione superiore a 110 kV, la lunghezza è relativamente ampia (generalmente superiore a 250 m);
- È facile da mantenere ed è facile risolvere il problema dell'incrocio delle linee, e le sue caratteristiche meccaniche possono soddisfare i requisiti di una grande lunghezza di linea;
- Lo strato esterno di OPGW è costituito da una corazza metallica, che non ha alcun effetto sulla corrosione elettrica ad alta tensione e sulla degradazione;
- L'OPGW deve essere spento durante la costruzione e la perdita di interruzione di corrente è relativamente elevata, quindi l'OPGW dovrebbe essere utilizzato in nuove linee ad alta tensione superiori a 110 kV.
M- Non lo so.TecnicoPparametri:
| Modello | Sezione trasversale del cavo ottico | Forza di rottura nominale (kn) | Diametro del cavo (mm) | Peso (kg/km) |
| OPGW | 40 | 54 | 8.7 | 313 |
| 50 | 61.4 | 9.6 | 348 | |
| 60 | 62.7 | 10.8 | 391 | |
| 70 | 80.8 | 11.4 | 478 | |
| 80 | 84.6 | 12 | 538 | |
| 90 | 57.3 | 12.6 | 587 | |
| 100 | 66.4 | 13.2 | 615 | |
| 130 | 88.1 | 15.6 | 65 |
Profilo aziendale:
Shandong Yibo Optronics Technology Co., Ltd. (Ebocom®), fondata nel 2012, si trova nella splendida città della primavera
La società è un'impresa ad alta tecnologia che si occupa di ricerca e sviluppo, produzione, vendita e servizio di cavi ottici e attrezzature di comunicazione.Ebocom® è impegnata nella ricerca, sviluppo e applicazione di prodotti per cavi ottici e comunicazioni
I nostri prodotti comprendono diversi tipi di cavi ottici (cavi ottici esterni/interno, ADSS, OPGW, minieri,
Cable, cavi FTTH, patch cord e pigtails) nonché connettori, accessori e accessori relativi ai cavi ottici
Equipaggiamento ampiamente utilizzato negli operatori di telecomunicazioni, nei data center, nelle reti aziendali e in altre comunicazioni
I prodotti applicano rigorosamente le norme nazionali e hanno ottenuto la certificazione ISO9001, ISO14001, ISO45001, ISO50001, TLC,e la certificazione di accesso alla rete della National Radio and Television AdministrationEbocom® si concentra sull'innovazione nella ricerca e sviluppo e persegue costantemente l'avanzamento tecnologico per soddisfare le mutevoli esigenze.
L'azienda introduce attivamente attrezzature di produzione e di ispezione straniere avanzate (attrezzature per la colorazione a fibra ottica, attrezzature di rivestimento secondario,Attrezzature per la produzione di tubi di unità OPGW, rilevatori di fibra ottica di precisione) e assorbe tecnologie di processo nazionali ed estere avanzate per garantire l'alta qualità e l'affidabilità dei prodotti.Al fine di garantire ulteriormente la qualità del prodotto, l'azienda ha istituito un rigoroso sistema di gestione e controlla ogni fase del processo produttivo a tutti i livelli.Ebocom® ha vinto molti riconoscimenti, come "High-tech Enterprise", "Gazelle Enterprise", "Specialized Special New specialized and sophisticated Enterprise", "Shandong Province Excellent Management Innovation Enterprise","AAA Credit Unit" , "Unità rispettosa del contratto e meritevole di credito", ecc.
