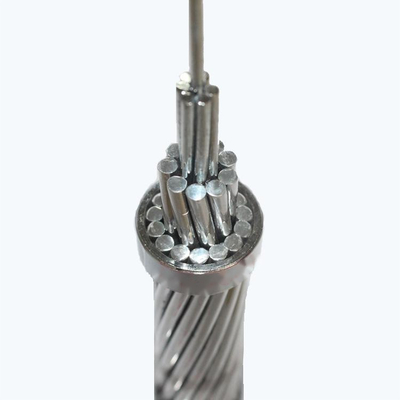

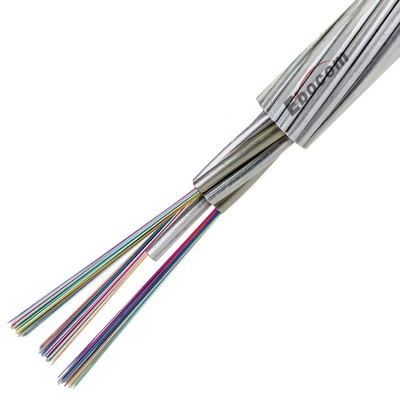

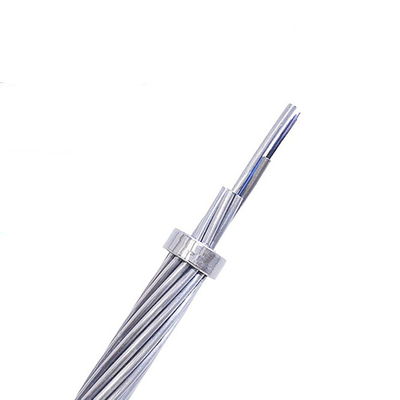

Cable AA strato OPGW 48 Core in fibra ottica a filo singolo G652 filo di terra dielettrico aereo esterno
Cavo a fibra ottica a 48 core
,Cavo in fibra ottica OPGW aereo esterno
OPGWil cavo è utilizzato principalmente nella linea di comunicazione del nuovo sistema di trasmissione ad alta tensione o per sostituire il filo di terra esistente del sistema di trasmissione a alta tensione aereo originale.Contiene linee di comunicazione in fibra ottica e ha buone prestazioni per prevenire i fulmini.
Personaggi principali di OPGW
- Il diametro del cavo ottico è piccolo, quindi il carico aggiuntivo sulla torre è piccolo.
- Il progetto del tubo in acciaio rivestito di alluminio è ragionevole, la resistenza alla trazione è elevata e la lunghezza in eccesso della fibra ottica è ben controllata.
- Buone prestazioni di sicurezza e protezione da fulmini.
- Diverse combinazioni di armature possono soddisfare requisiti di prestazioni diversi.
Applicazione OPGW
Il cavo OPGW è utilizzato principalmente in linee di 500KV, 220KV e 110KV, limitate da tagli di corrente, elementi di sicurezza e altri, per lo più utilizzati in linee nuove.con una lunghezza di percorrenza (di solito superiore a 250 m).
Specifica OPGW
| OPGW-113 ((87).9;176.9) | |||
| Tipo | mono/doppio strato | Struttura | Tubo di alluminio/tubo in acciaio inossidabile placcato con al |
| Numero di fibre | 24 | Materiale | Cavi in acciaio placcati in alluminio (ACS) o fili ACS misti e fili in lega di alluminio |
| Tipo di fibra | Modalità singola | Installato | linea ad alta pressione superiore a 110kv; |
| Diametro ((mm) | 12 | Peso ((kg/km) | 500 |
| RTS(KN) | 81 | Cortocircuito ((Ka2s) | 41 |
| Applicazione | Cavo aereo/terra (terra). | Produttori OEM | - Sì, sì. |
