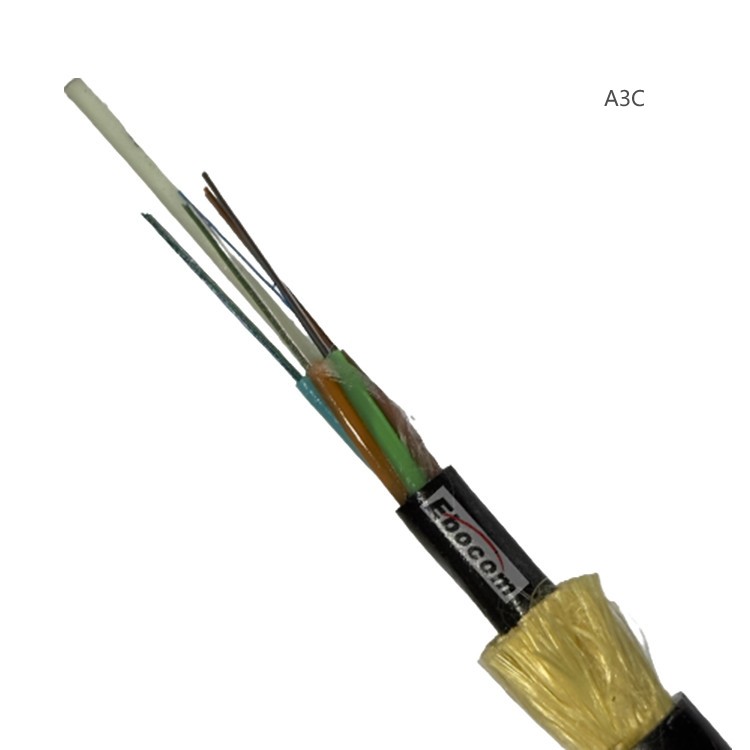

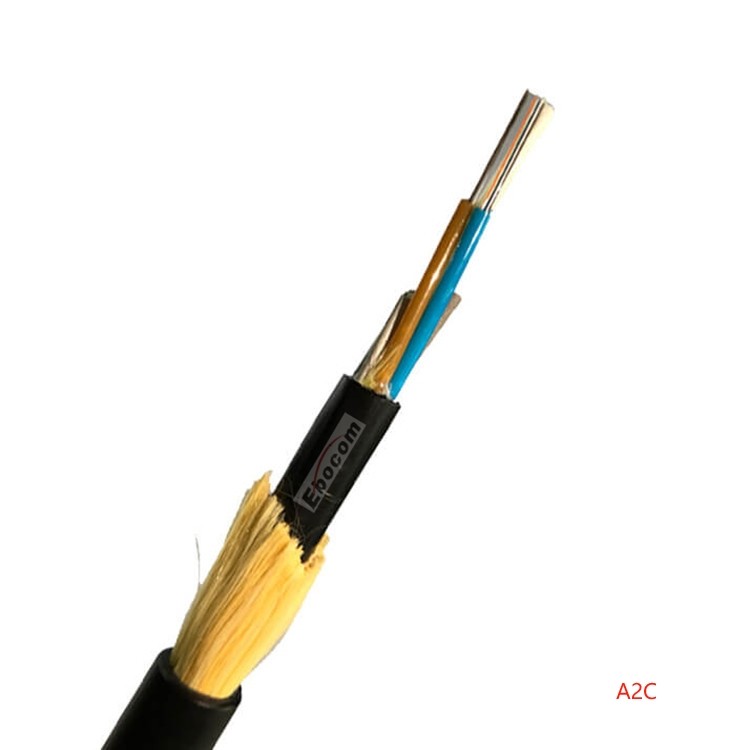

Cavo ad fibra ottica ADSS a strato
Cavo in fibra ottica ADSS

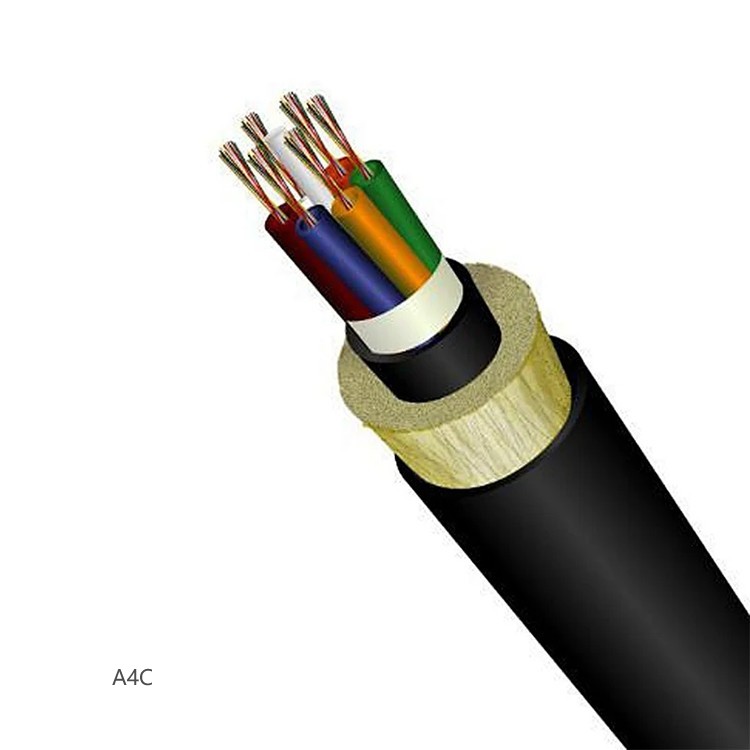

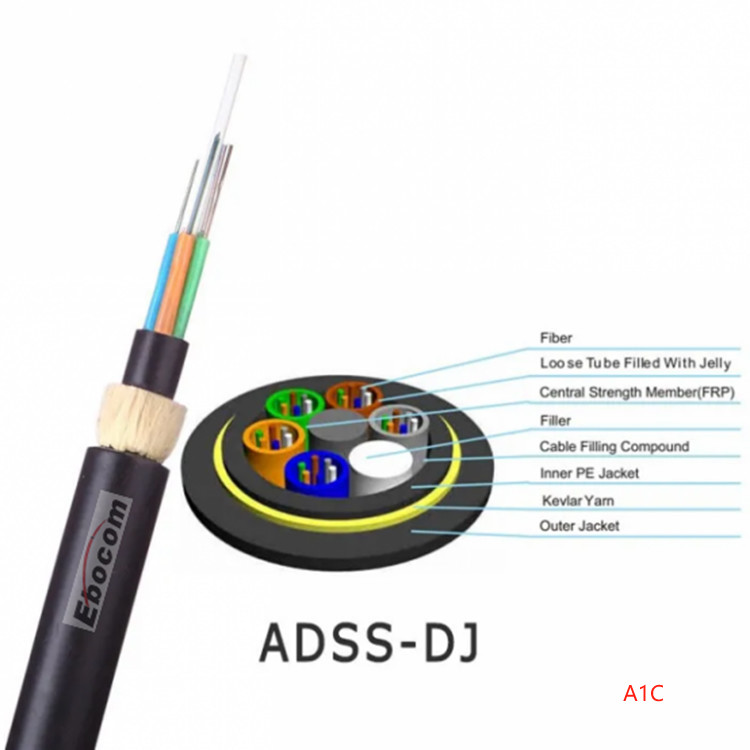

La fibra ottica e l'unghia antiacqua nel cavo ottico ADSS a strati sono aggiunti allo stesso tempo al tubo sciolto della fibra,e quindi diversi tubi sciolti sono avvolti sul componente di resistenza centrale (di solito FRP)Fabbricazione a partire da filati di filati di filati di filati di filati di filati di filatiIl tubo sciolto del cavo in fibra ottica ADSS di questa struttura e l' unguento di riempimento del membro centrale di resistenza sono completamente torci insieme per garantire le sue prestazioni impermeabili, e ci sono varie misure di pressione antilaterale secondo i diversi requisiti.
Caratteristiche del cavo in fibra ottica ADSS:
- il cavo ADSS in fibra ottica può essere eretto senza alimentazione elettrica;
- Peso leggero, piccolo diametro del cavo, basso carico sulla torre;
- Large span, fino a 1200 metri;
- Adottare una guaina di polietilene, che ha una buona resistenza alla corrosione elettrica;
- Struttura non metallica, protezione da fulmini;
- Fibre di aramide importate, buone prestazioni di trazione e di temperatura, adatte a condizioni climatiche difficili nel nord;
- Lunga vita, la vita di servizio può raggiungere i 30 anni.
Metodi di deposizione multipli:
Adatto a varie occasioni come aerei, sotterranea diretta, condotte, sott'acqua, ecc., la lunghezza in eccesso è meglio controllata e il numero di nuclei è elevato.
Performance meccanica:
| Articolo | Unità | Specificità | ||||||||||||
| Conteggio di fibre | 4 ~ 8 | 10 ~ 18 | 14 ~ 24 | 38~48 | 38~48 | 50 ~ 60 | 62 ~ 72 | 74~84 | 86~96 | 98~108 | 110~120 | 122~132 | 124~144 | |
| Peso del cavo | kg/km | 80 | 80 | 80 | 85 | 85 | 88 | 95 | 100 | 105 | 110 | 110 | 115 | 120 |
| Spano | m | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| Sistema di controllo delle emissioni | KN: | 1.5 | ||||||||||||
| MAT | KN: | 4 | ||||||||||||
| RTS | KN: | 10 | ||||||||||||
| Min. raggio di piegatura (dinamica) | mm | 20D | ||||||||||||
| Min. raggio di piegatura (statico) | mm | 10D | ||||||||||||
| Installazione di resistenza alla trazione | N | 1350 | ||||||||||||
| Temperatura di funzionamento | °C | -40~+70 | ||||||||||||
| Temperatura di conservazione | °C | -40~+60 | ||||||||||||
| Temperatura di installazione | °C | 15 | ||||||||||||
| Installazione della velocità del vento | m/s | 0 | ||||||||||||
| Temperatura massima, velocità del vento | °C | 5 | ||||||||||||
| Max. velocità del vento | m/s | 25 | ||||||||||||
| Temperatura massima. | °C | - 5 | ||||||||||||
| Velocità del vento al massimo. | m/s | 10 | ||||||||||||
| Spessore della copertura di ghiaccio | mm | 5 | ||||||||||||
| Installazione di sag | % | 1.86 | ||||||||||||
Parametro del cavo:
| Articolo | Specificità | |||||||||||||
| Numero di fibre | 4 ~ 8 | 10 ~ 18 | 14 ~ 24 | 38~48 | 38~48 | 50 ~ 60 | 62 ~ 72 | 74~84 | 86~96 | 98~108 | 110~120 | 122~132 | 124~144 | |
| Numero di tubi sciolti | 1 | 2 | 4 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | |
| Conteggio di riempitivi | 5 | 4 | 2 | 3 | 2 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | |
| Fibre di rivestimento colorate | Diametro esterno | 245 ± 10 μm | ||||||||||||
| Colore | Blu, arancione, verde, marrone, grigio, bianco, rosso, nero, giallo, viola, rosa, turchese | |||||||||||||
| | Diametro esterno | 20,0 ± 0,1 mm | ||||||||||||
| Materiale | PBT | |||||||||||||
| Colore | Blu, arancione, verde, marrone, grigio, bianco, rosso, nero, giallo, viola, rosa, turchese | |||||||||||||
| Miscela di riempimento (tubo) | Gelatina tixotropa | |||||||||||||
| | Materiale del componente di resistenza centrale | FRP | ||||||||||||
| Diametro del componente di forza centrale | 2.2 mm2 | |||||||||||||
| Fabbricazione a partire da fibre sintetiche | ||||||||||||||
| Sezione di filati di aramide | 4.6 mm2 | |||||||||||||
| Blocco dell'acqua | Nastro ad acqua/Materiale gonfiabile | |||||||||||||
| | Spessore | 2.0 mm | ||||||||||||
| Diametro | 9.5 mm | 9.5 mm | 9.5 mm | 9.8 mm | 9.8 mm | 10 mm | 10.5 mm | 11.5 mm | 12 mm | 12.5 mm | 13.5 mm | 14 mm | 14.5 mm | |
| Materiale | PE/AT | |||||||||||||
| Colore | Nero | |||||||||||||
