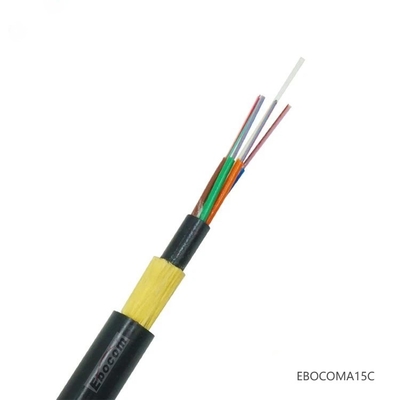

Spano 100m ADSS tutto dieletrico 48 96 Core Single-mode Outdoor Fiber Optic
96 cavo a fibre ottiche dei centri ADSS
,48 cavo a fibre ottiche dei centri ADSS

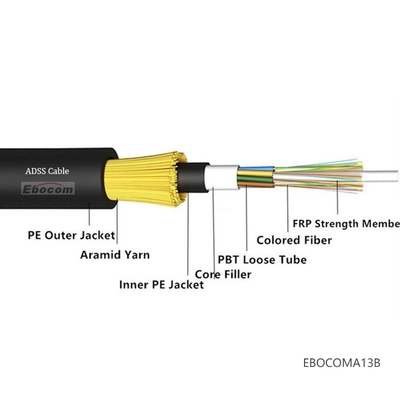

Membro di resistenza non metallico, tipo autosostentante, gelatina riempita, polietilene (PE) con guaina interna, rinforzata in Kevlar, guaina esterna PE o AT cavo a fibra ottica per telecomunicazioni
Applicazioneproprietà:
- installazione sullo stesso palo o torre con linea di trasmissione di energia ad alta tensione entro 220kv.
Non si affida al filo di fase elettrica o al filo di terra, può essere eseguito su un circuito elettrico.
La comunicazione e la trasmissione di energia elettrica sono sistemi diversi; e l'installazione e la riparazione possono essere operati senza alcuna influenza l'uno sull'altro.
- Calcolare il campo elettrico e la caduta con precisione con il computer per determinare il posto migliore di installazione.
Specificità:
| Diametro esterno di riferimento (mm) | Peso di riferimento | Riferimento al massimo di lavoro giornaliero | Tensione di lavoro massima ammissibile KN | Resistenza alla rottura KN | Strumento di resistenza CSA mm2 | Modulo di elasticità KN/mm2 | Coefficiente di espansione termica × 10-6/k | Distanze idonee | ||||
| kg/km | (m) | |||||||||||
| Involucro PE | AT Involucro | A | B | C | D | |||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 | 160 | 100 | 140 | 100 |
| 13 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 | 230 | 150 | 200 | 150 |
| 13.3 | 137 | 148 | 3 | 8 | 20 | 10.35 | 9.45 | 1.3 | 300 | 200 | 290 | 200 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 | 370 | 250 | 350 | 250 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1 | 420 | 280 | 400 | 280 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 | 480 | 320 | 460 | 320 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22 | 16.4 | 0.6 | 570 | 380 | 550 | 380 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18 | 0.3 | 670 | 460 | 650 | 460 |
| 15.5 | 190 | 204 | 9 | 26 | 60 | 32.2 | 19.1 | 0.1 | 750 | 530 | 750 | 510 |
| 15.6 | 194 | 208 | 10.5 | 28 | 70 | 33 | 19.6 | 0.1 | 800 | 560 | 800 | 560 |
| 16.3 | 211 | 226 | 12.75 | 34 | 85 | 40 | 20.1 | 0.1 | 880 | 650 | 880 | 650 |
| 16.8 | 226 | 242 | 15.45 | 41 | 103 | 48 | 24 | - Zero.4 | 1000 | 750 | 1000 | 760 |
| 17.2 | 236 | 253 | 16.2 | 45 | 108 | 51 | 25.1 | - Zero.5 | 1100 | 800 | 1100 | 830 |
| 17.9 | 249 | 266 | 18 | 50 | 120 | 58.8 | 26.1 | - Zero.6 | 1180 | 880 | 1180 | 900 |
| Temperatura di conservazione/funzionamento: da -40°C a + 70°C | ||||||||||||
