GYTC8S figura 8 red suelta multi del solo modo del tubo G652D della auto-aiuto della base del cavo di fibra ottica 2-14
GYTC8S figura 8 suelta rossa
Descrizione

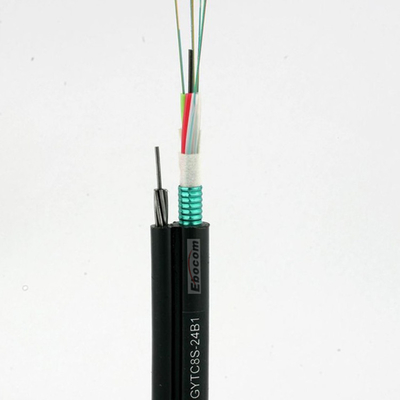

cavo in fibra ottica GYTC8S, la struttura del cavo è costituita da un tubo libero composito impermeabile di plastica ad alto modulo confezionato, fibra ottica mono- e multi-modo,linea di sospensione rinforzata in metallo, avvolgente tubo libero torto cavo di comunicazione esterno. C'è un FRP nel mezzo del nucleo del cavo.Il nucleo di cavo circolare compatto è composto da una manica sciolta (guarnizione di imballaggio) e da un nucleo rinforzato al centroDopo aver posato il cavo rinforzato in metallo parallelo al nucleo del cavo, la guaina PE è il nucleo del cavo,e il nucleo del cavo è coperto longitudinalmente da una striscia di acciaio di plastica placcata
Caratteristica principale
* Controllo preciso della lunghezza aggiuntiva della fibra per garantire una buona resistenza alla trazione e caratteristiche di protezione ambientale del cavo.
* Il nastro di acciaio rivestito di plastica a doppio lato offre un'eccellente resistenza all'umidità e alla compressione laterale.
* Il filo di acciaio galvanizzato garantisce la resistenza alla trazione necessaria per l'installazione di cavi autoportanti.
* Il cavo è adatto per i cablaggi aerei autoportanti con una lunghezza di 100 m o meno, che consentono una costruzione più efficiente, risparmiando le linee di sospensione e gli appendiabiti.
Campo di applicazione
Questo prodotto è adatto per la comunicazione a lunga distanza e all'interno dell'ufficio.
Specificità delle fibre:
| Parametro tecnico della fibra ottica monomodo G.652D (B1.3) | |||
| Caratteristiche | Condizioni | Valori specificati | Unità |
| Caratteristiche ottiche | |||
| Diametro del campo di modalità (MFD) | 1310 nm 1550 nm |
9.2±0.4 10.4±0.8 |
μm μm |
| lunghezza d'onda di taglio (λcc) | ≤ 1260 | nm | |
| Coefficiente di attenuazione | 1310 nm 1383 nm 1550 nm |
< 0.35 < 0.35 < 0.22 |
dB/km dB/km dB/km |
| Perdita di flessione macro | φ75 mm, 100 cerchi, a 1550 nm | ≤ 0.1 | dB |
| Non-uniformità dell'attenuazione | ≤ 0.05 | dB | |
| Coefficiente di dispersione | 1288~1339 nm 1271~1360 nm 1550 nm |
≤ 3.5 ≤ 53 ≤ 18 |
PS/(nm.km) PS/(nm.km) PS/(nm.km) |
| lunghezza d'onda di dispersione zero | 1300~1324 | nm | |
| Pendenza di dispersione massima pari a zero | ≤ 0.093 | Ps/ ((nm2.km) | |
| Indice di rifrazione di gruppo (valore tipico) | 1310 nm 1550 nm |
1.466 1.467 |
|
| Caratteristica geometrica | |||
| Diametro del rivestimento | 125.0±1.0 | μm | |
| Errore di concentricità del nucleo/rivestimento | ≤ 0.8 | μm | |
| Non circolarità del rivestimento | ≤ 1.0 | % | |
| Diametro del rivestimento | 245.0±10 | μm | |
| Errore di concentricità del rivestimento/rivestimento | ≤ 12.0 | μm | |
| Non circolarità del rivestimento | ≤ 8 | % | |
| Diametro del rivestimento colorato | 250.0±15 | μm | |
| Caratteristiche meccaniche | |||
| Curling (radius) | ≥ 4 | m | |
| Stressa di prova | > 0.69 | GPA | |
| Forza della striscia di rivestimento | Valore medio Valore massimo |
1.0-5.0 1.3-8.9 |
N N |
| Parametro di suscettibilità alla corrosione da sollecitazione dinamica (nd valore) | ≥ 20 | ||
